A TD szállítószalag egy szabványosított, rögzített vályús szállítószalag, amelyet a kínai TD (general-purpose) sorozat specifikációi szerint terveztek, széles körben használják 2,5 t/m³ alatti sűrűségű ömlesztett anyagok szállítására a széntől és a kohászattól az építőanyagokig és vegyi anyagokig terjedő iparágakban. A Kínai Nehézgépipari Szövetség (CHMIA) 2025-ös országos ömlesztett anyag-szállítási összeírása szerint TD szállítószalag A modellek teszik ki a hazai üzemekben telepített összes ipari hevederes szállítószalag több mint 52%-át, és a becslések szerint évente 14 milliárd tonna anyagot kezelnek. Moduláris felépítése, amely szabványos futógörgő-készletekből, hajtótárcsákból és szövetszíjból áll, TD szállítószalag az alapértelmezett választás anyagmozgatáshoz erőművekben, cementgyárakban és szénelőállító létesítményekben.

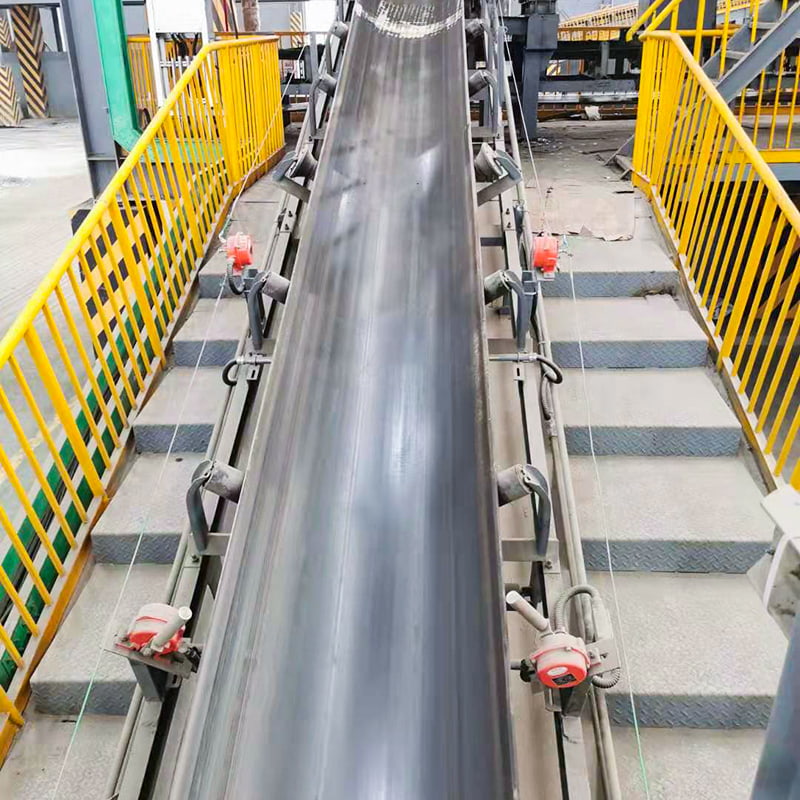

Mi az a TD hevederes szállítószalag, és miben különbözik az általános vályús szállítószalagoktól

A TD hevederes szállítószalag egy országosan szabványosított tervezési kódot követ (korábban TD75, most frissítve), amely meghatározza a kapcsolatot a szalagszélesség, a futógörgő átmérője, a görgők távolsága és a hajtási teljesítmény között, lehetővé téve az alkatrészek felcserélhetőségét több ezer telepítés között. Az egyedi tervezésű szárazföldi szállítószalagoktól eltérően a TD szállítószalag A China Coal Technology Group 2024-es beszerzési tanulmánya szerint előre kiszámított alkatrészekből áll össze, 60%-kal csökkenti a tervezési időt és 40%-kal csökkenti a pótalkatrészek készletezési költségeit. A TD sorozat 500 mm-től 1400 mm-ig terjedő szalagszélességeket ad meg, szabványos 20°, 30° vagy 35°-os mélyedési szöggel, és a szállítószalagok hosszát jellemzően akár 300 m-ig is elérheti egyetlen menetben, bár több járat kombinálható is. Egyszerűsége és az alkatrészek elérhetősége teszi a TD szállítószalag a legtöbbet reprodukált ömlesztett árukezelő rendszer Kínában, valamint az öv- és útinfrastruktúra-projektekben.

A TD hevederes szállítószalag fő szerkezeti elemei

A TD hevederes szállítószalag hat szabványos modulra épül: a meghajtó egység, a fej- és faroktárcsák, a vályús futógörgők, a visszatérő futógörgők, a feszültség-felvevő szerkezet és maga a szállítószalag. A Tömegszállítási Technológiai Központ 2025-ös megbízhatósági auditja megállapította, hogy az összes szállítás 87%-a TD szállítószalag A leállási események mindössze három összetevőre vezethetők vissza: a feszítőgörgős csapágy beszorulása, a szíj toldás meghibásodása és a nem megfelelő feszítés. Ezen összetevők megértése elengedhetetlen a magas üzemidő fenntartásához szállítószalag .

• Meghajtó egység: Jellemzően villanymotor, amely párhuzamos tengelyű spirális fogaskerekes hajtóműhöz van kapcsolva. Egy 37 kW-os meghajtó egység a TD szállítószalag Az 1000 mm széles szalag 1,6 m/s sebességet és 400 t/h névleges kapacitást biztosít szén esetében.
• Vonós görgők: Háromhengeres görgőkészletek 89 mm, 108 mm vagy 133 mm átmérővel, a szíjszélességtől függően. A hordozóoldalon a szabványos futógörgő távolság 1,2 m, ami a szíj megereszkedését 2% alá korlátozza névleges terhelés mellett.
• Csigák: A hajtógörgő gumis hátlappal van ellátva, gyémánt vagy halszálkás horonymintával, hogy a súrlódási együttható 0,35–0,40-re nőjön. A faroktárcsákat gyakran megkoronázzák, hogy segítsék a szíj követését.
• Felvevő eszköz: Rövidebb, 60 m alatti TD szállítószalagokhoz csigás felfogó, hosszabb egységekhez gravitációs felfogás javasolt. A helyesen beállított felfogás 1,0–1,5 kN között tartja a szíjfeszességet a szíjváz rétegenként.
• Öv: A többrétegű szövetszíj, jellemzően EP (poliészter-nylon), 3–6 réteggel, 200–630 N/mm szakítószilárdságot biztosít. A 3-6 mm-es felső és az 1,5-3 mm-es alsó burkolat vastagságát az anyag koptatóképessége alapján választják ki.

TD szállítószalag kiválasztási paraméterek: szalag szélessége, sebessége és kapacitása

A TD szalagos szállítószalag kiválasztása magában foglalja a szalag szélességének és sebességének a szükséges űrtartalomhoz és anyagcsomómérethez való hozzáigazítását. Az alábbi táblázat a szabványos tervezési kapacitásokat adja meg 30°-os átvezetési szöghez és 1,0 t/m³ anyagsűrűséghez. A tényleges kapacitás a térfogatsűrűséggel arányosan skálázódik. A 2025-ös CHMIA Selection Handbook azt jelzi, hogy minden 0,5 m/s-os szalagsebesség-növekedés esetén a megengedett tartományon belül egy TD szállítószalag 15-20%-os áteresztőképességet ér el további szalagszélesség nélkül, feltéve, hogy az anyag nem termel túlzott port.

Szabványos kiválasztási paraméterek TD szállítószalagos modellekhez, 30°-os mélyedési szöggel és 1,0 t/m³ anyagsűrűséggel (Forrás: CHMIA TD Conveyor Design Manual 2025)

TD szállítószalagos alkalmazások az alapvető nehéziparban

A TD hevederes szállítószalag a szabványos ömlesztett szállítási megoldás szén-előkészítő üzemekben, cementgyárakban, acélgyárakban, erőművekben és vegyi feldolgozó létesítményekben, amelyek mindegyike speciális szalagburkolatot és üresjárati követelményeket támaszt. A Kínai Építőanyag-szövetség 2025-ös ágazati elemzése feltérképezve TD szállítószalag ipari létesítményeket, és megállapította, hogy egyedül a kohászati ágazatban integrált acélgyáronként átlagosan 18 km TD szállítószalagot üzemeltetnek. A következő lista a felhasználást iparágak szerint bontja le.

• Szénbányászat és -előkészítés: TD szállítószalags tűzálló és antisztatikus hevederekkel mozgatják a nyersszenet, a közeget és a tiszta szenet. A 80-200 m-es szállítószalagok általánosak, 1200 mm-es szalagon akár 1200 t/h kapacitással.
• Kohászat: A szinter-, koksz- és vasércpelleteket 120°C-ig terjedő környezeti hőmérsékleten szállítják, hőálló burkolatot igényelve. A terhelési pontokon lévő ütős feszítőgörgők elnyelik az 50-100 mm-es csomók ütését, így 45%-kal csökkentik a szíj sérülését a szabványos futógörgőkhöz képest.
• Villamosenergia-termelés: Erőművek használnak TD szállítószalags a széntelep, a zúzóház és a kazánbunkerek összekapcsolására. Egy 600 MW-os egység jellemzően 6-10 TD szállítószalagon múlik, mindegyik egy-egy kioldókocsival a szén elosztására a bunkersor mentén.
• Építőanyagok: A cementgyárakban TD szállítószalags kezelni a mészkövet, a gipszet és a klinkert. A nagy kopásállóságú borítógumi (120 mm³ alatti DIN kopásveszteség) az éles, szögletes anyag ellenére több mint 5 évre meghosszabbítja a szíj élettartamát.
• Vegyszerek: A műtrágyaüzemek és a szódabikarbóna-üzemek olaj- és vegyszerálló szalagburkolatokat választanak ki. bezárva TD szállítószalag a porgyűjtő rendszerrel rendelkező galériák a munkahelyi expozíciót 2 mg/m³ alatt korlátozzák.
• Gépek és öntödék: A rövid TD szállítószalagok öntödei homokot és öntvényeket mozgatnak. A moduláris felépítés lehetővé teszi a gyors szíjcserét műszakváltáskor, minimalizálva a gyártás megszakítását.

A TD hevederes szállítószalagok összehasonlítása DTII-vel és csőszállítószalagokkal

A TD hevederes szállítószalag könnyebb, egyszerűbb és költséghatékonyabb, mint a DTII sorozat rövid és közepes távolságok esetén, míg a csőszállítók a környezetvédelemmel foglalkoznak, de kétszer akkora tőkeköltséggel. A Szállítóberendezések Szabványügyi Bizottsága 2025-ös költség-teljesítmény-elemzése az alábbi összehasonlító adatokat szolgáltatta, segítve a mérnököket a megfelelő kiválasztásában. szállítószalag típus.

A TD szállítószalagos szállítószalag, a DTII szállítószalag és a csőszállítószalag összehasonlító áttekintése ipari ömlesztett anyagmozgatáshoz

A TD hevederes szállítószalag beépítési és üzembe helyezési követelményei

A TD hevederes szállítószalag helyes felszerelése megköveteli a fej és a farok szíjtárcsák pontos beállítását a szállítószalag hosszának méterenkénti 0,5 mm-en belüli értékén belül, valamint az összes futókeret vízszintbe állítását a szalag elmozdulásának és az élek sérülésének elkerülése érdekében. A Kínai Építőipari Gépipari Akadémia 2024-es szállítószalag-szerelési minőségi jelentése megállapította, hogy az új szalagok idő előtti élhibáinak 68%-a TD szállítószalags Az üzembe helyezési sorrend 4 órás üresjárati futást tartalmaz, amelyet egy terhelt futás követ, hogy ellenőrizze a követési stabilitást és a motor áramfelvételét a névleges teljes terhelés 10%-án belül.

A TD hevederes szállítószalagok karbantartási ütemezése és gyakori meghibásodási módjai

A strukturált karbantartási terv végrehajtása – a szalagkövetés napi ellenőrzése, a feszítőgörgő heti forgásellenőrzése és a negyedéves toldásintegritási tesztek – meghosszabbítja a TD hevederes szállítószalagok élettartamát az alapértékről 6 évről több mint 12 évre. A 2025-ös üzemi berendezések megbízhatósági mutatója azt jelzi, hogy a TD szállítószalag széntelepen, megfelelő karbantartás mellett 4200 óra átlagos meghibásodási időt ért el, szemben a csak reaktív karbantartást végző egységek 1800 órájával. Az alábbiakban felsoroljuk a leggyakoribb hibamódokat.

• Üresjárati csapágy beszorulása: Szennyezett zsír okozza az alapjárati meghibásodások 55%-át. Ha 2000 üzemóránként lítium alapú zsírral újrakenjük a tömített üregeket, ez a meghibásodási arány 70%-kal csökken.
• Az öv félrevezetése: A szíjszélesség mindössze 2%-os eltolása a középponttól háromszorosára gyorsítja a burkolat kopását. A szíjtárcsák évente kétszeri lézeres beállításával a követési eltérés 10 mm alatt marad.
• Összefűzés szétválasztása: Vulkanizált toldások egy szöveten TD szállítószalag a szíj megtartja az eredeti szíj szilárdságának 85%-át, míg a mechanikai toldások 65%-ra csökkennek. Az éves mágneses fluxusteszt korai kötési zsinórkárosodást észlel.

Gyakran ismételt kérdések a TD hevederes szállítószalagokról

Mekkora a maximális csomóméret, amelyet egy TD szállítószalag képes kezelni?

A TD szalagos szállítószalagnál a maximális csomóméret a szalagszélesség egyharmadára korlátozódik vegyes méretű anyag esetén, és egyötödére egységes méretű csomók esetén, ami azt jelenti, hogy az 1000 mm-es szalag legfeljebb 300 mm-es csomót képes befogadni. Ennek az aránynak a túllépése a heveder instabilitását okozza a terhelési ponton, és növeli az ütközési sérüléseket. A TD tervezési szabvány kifejezetten tartalmazza ezt a csomóméret szabályt, hogy megvédje a hasított testet a defektektől.

A TD hevederes szállítószalag továbbfejleszthető nagyobb kapacitásra?

Igen, sok TD hevederes szállítószalag korszerűsíthető a szalagsebesség növelésével VFD-n keresztül, vagy egy mélyebb görgős görgőkészletre váltva, feltéve, hogy a szerkezeti keret és a hajtómotor úgy van méretezve, hogy elbírja a további terhelést. Egy 2024-es fejlesztési esettanulmány egy cementgyárban azt mutatta, hogy a szalag sebességének növelése 1,6 m/s-ról 2,0 m/s-ra 800 mm szélesen TD szállítószalag a kapacitás 278 t/h-ról 348 t/h-ra emelve a szalagszélesség módosítása nélkül.

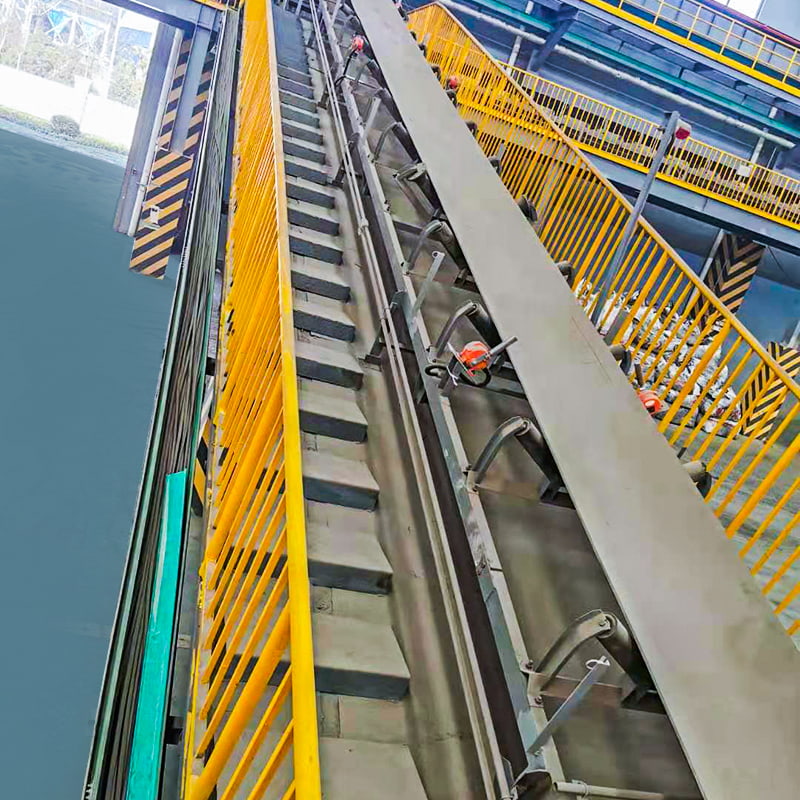

A TD hevederes szállítószalag alkalmas ferde szállításra?

A szabványos TD szalagos szállítószalag biztonságosan kezeli a 18°-os lejtőket száraz ömlesztett anyagok esetén, és 20°-os dőlésszögű szalagokkal olyan anyagokat, mint a zúzott kő vagy a szén. 20°-on túl az anyag visszatekerése jelentőssé válik, helyette zsebheveder vagy oldalfali szállítószalag javasolt.

A TD szállítószalag szabványosított kialakításának, bizonyított megbízhatóságának és alacsony teljes birtoklási költségének köszönhetően továbbra is az ipari anyagmozgatás igáslója marad a szén-, kohászat-, energia-, cement-, vegyipar- és gépiparban. A több ezer telepítésből származó adatok megerősítik, hogy a TD-modellnek az anyaghoz és a feladathoz való hozzáigazítása, a szigorú beépítési tűrések betartása és a fegyelmezett karbantartási rutin végrehajtása több évtizedes megszakítás nélküli ömlesztett szállítást eredményez. Az üzemi kapacitások bővülésével a TD sorozat továbbra is méretezhető és alkatrészekkel cserélhető alapot biztosít a globális nehézipart mozgásban tartó hevederes szállítószalag-rendszerekhez.
